Na budovu showroomu a moto dílny FOPO II v Pelhřimově jsme v roce 2024 nainstalovali novou fotovoltaickou elektrárnu s výkonem 29.700 Wp.

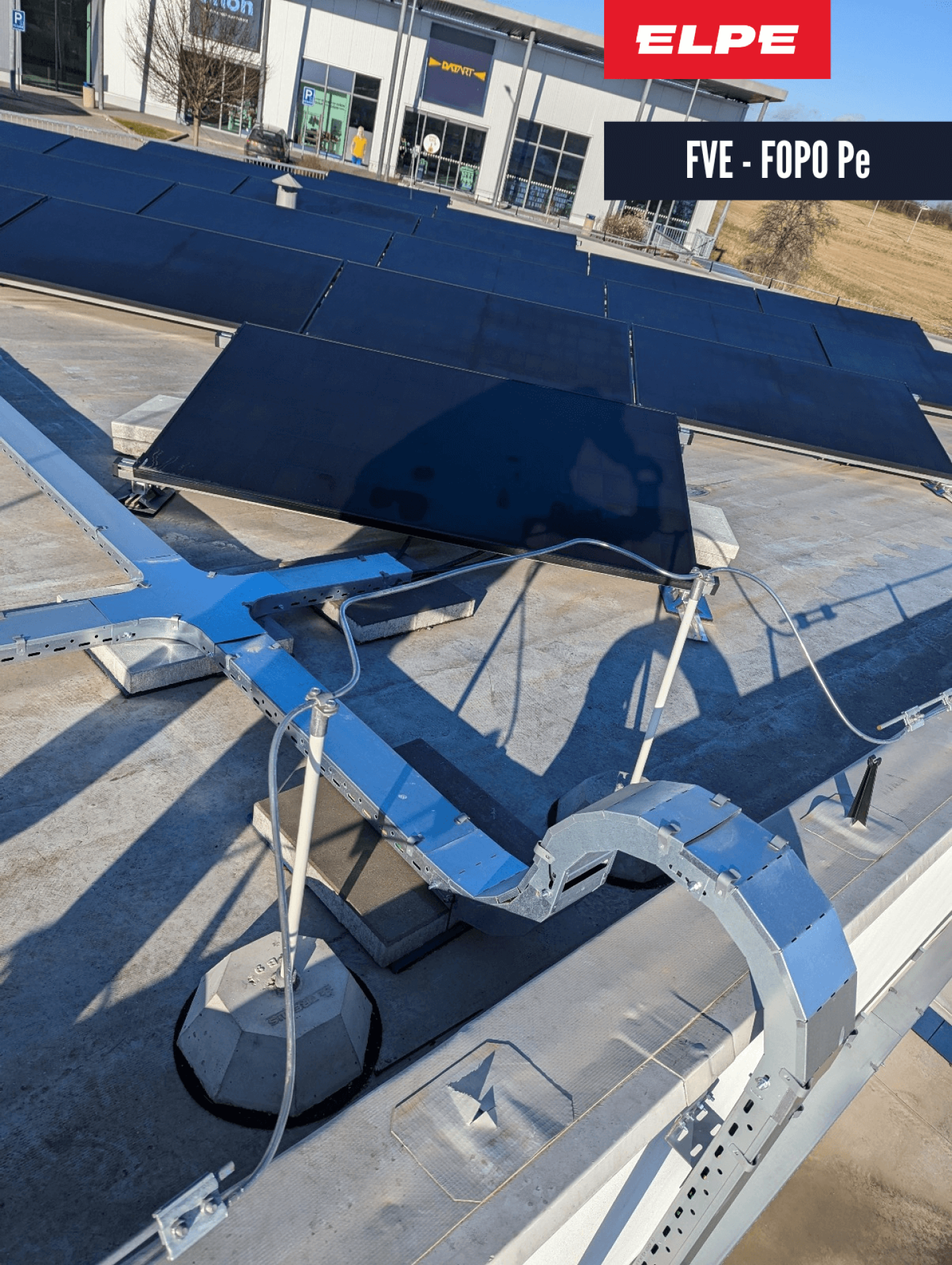

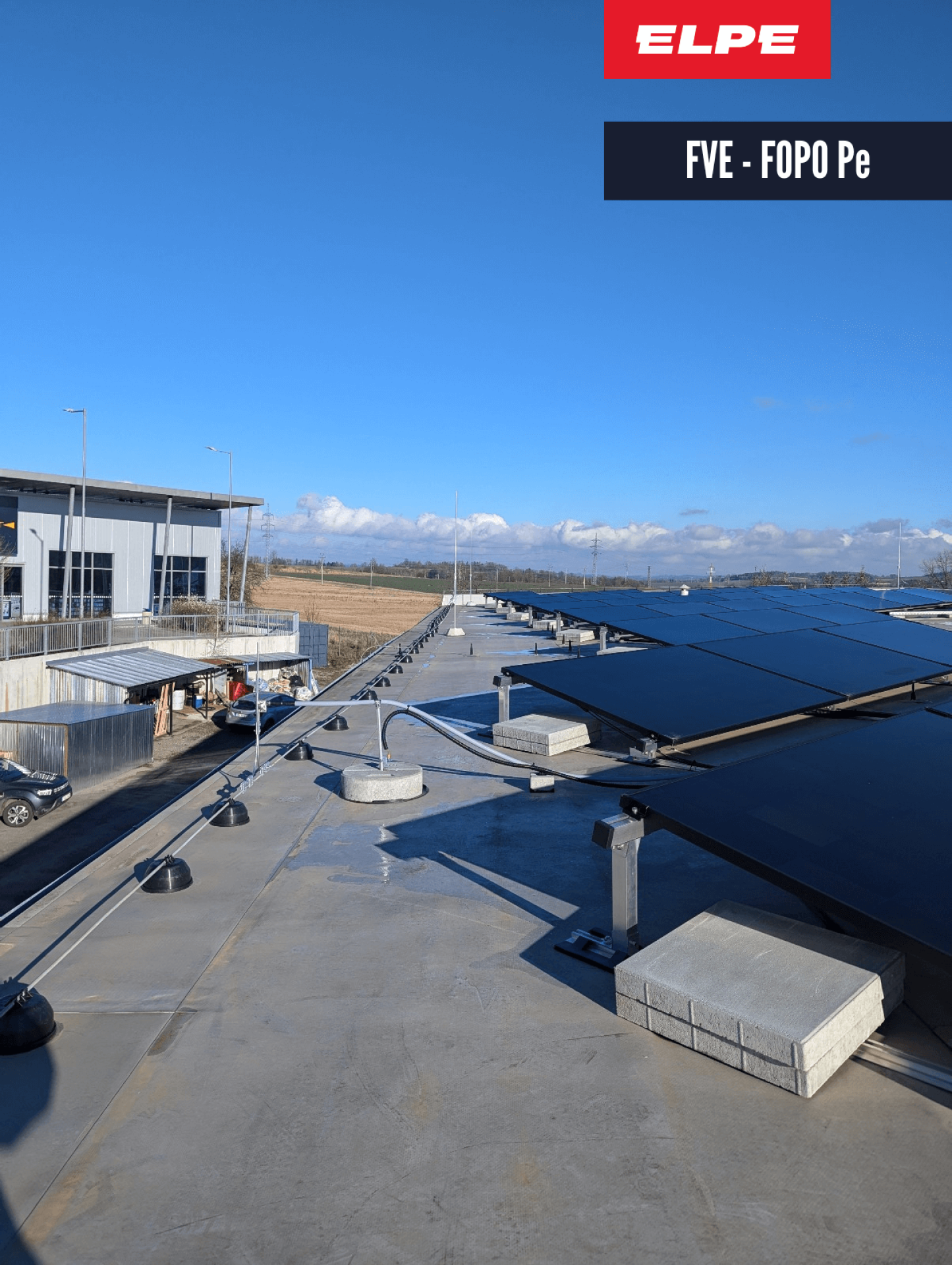

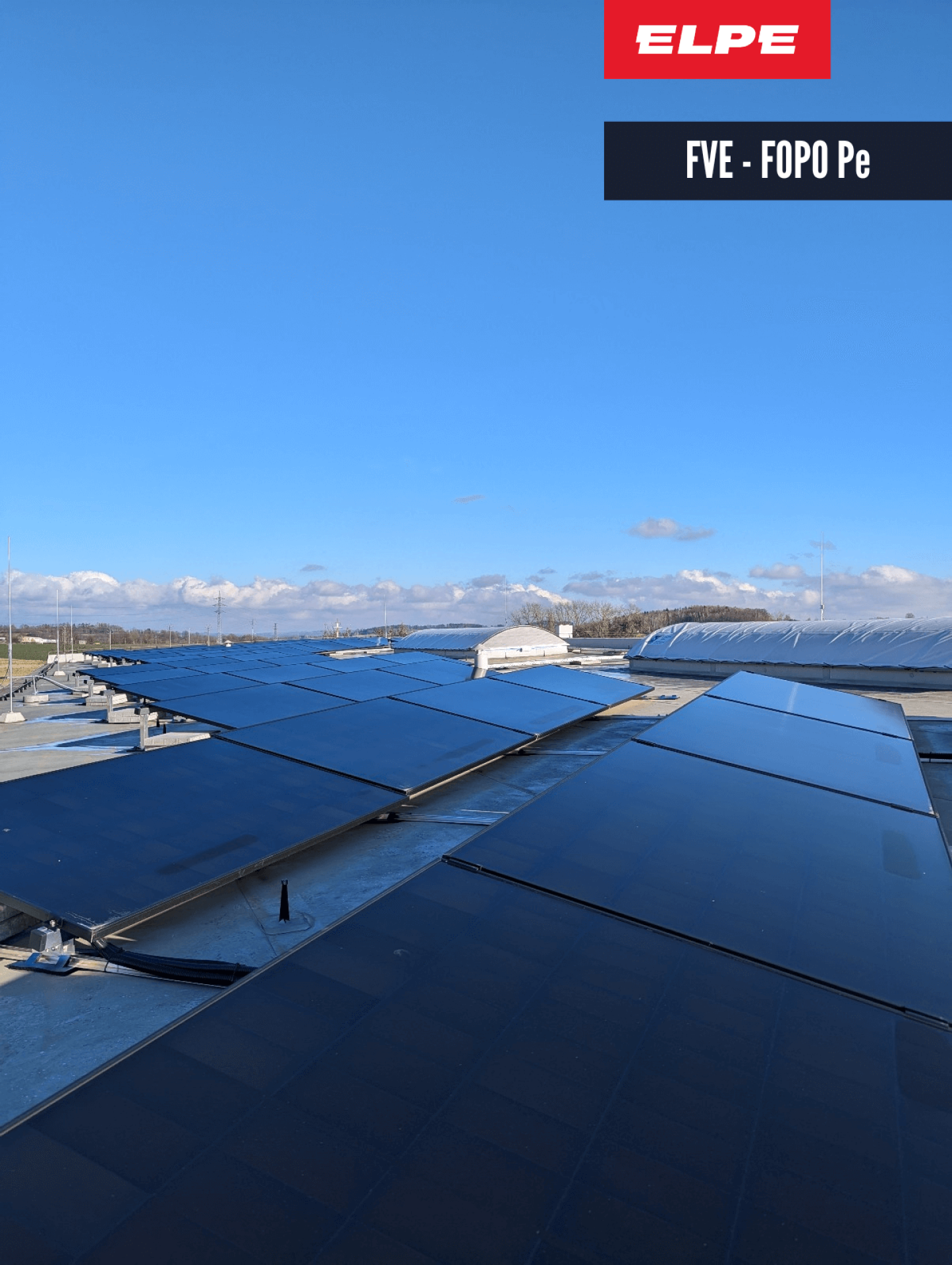

Celá instalace je umístěna na střeše, což zajišťuje maximální bezpečnost provozu. Toto řešení zachovává stávající požární bezpečnost všech prostor - showroomu, dílen, kanceláří i technického zázemí.

Instalace nijak nenarušila vzhled provozovny a proběhla bez větších stavebních úprav.

Jedinou významnější změnou byla úprava systému ochrany před přímým a nepřímým úderem blesku.

Investor: FOPO II.
Místo realizace: Pelhřimov
Instalovaný výkon: 29,7 kWp
Použité panely: Luxen LNSU M6/166mm 450 Wp silver frame

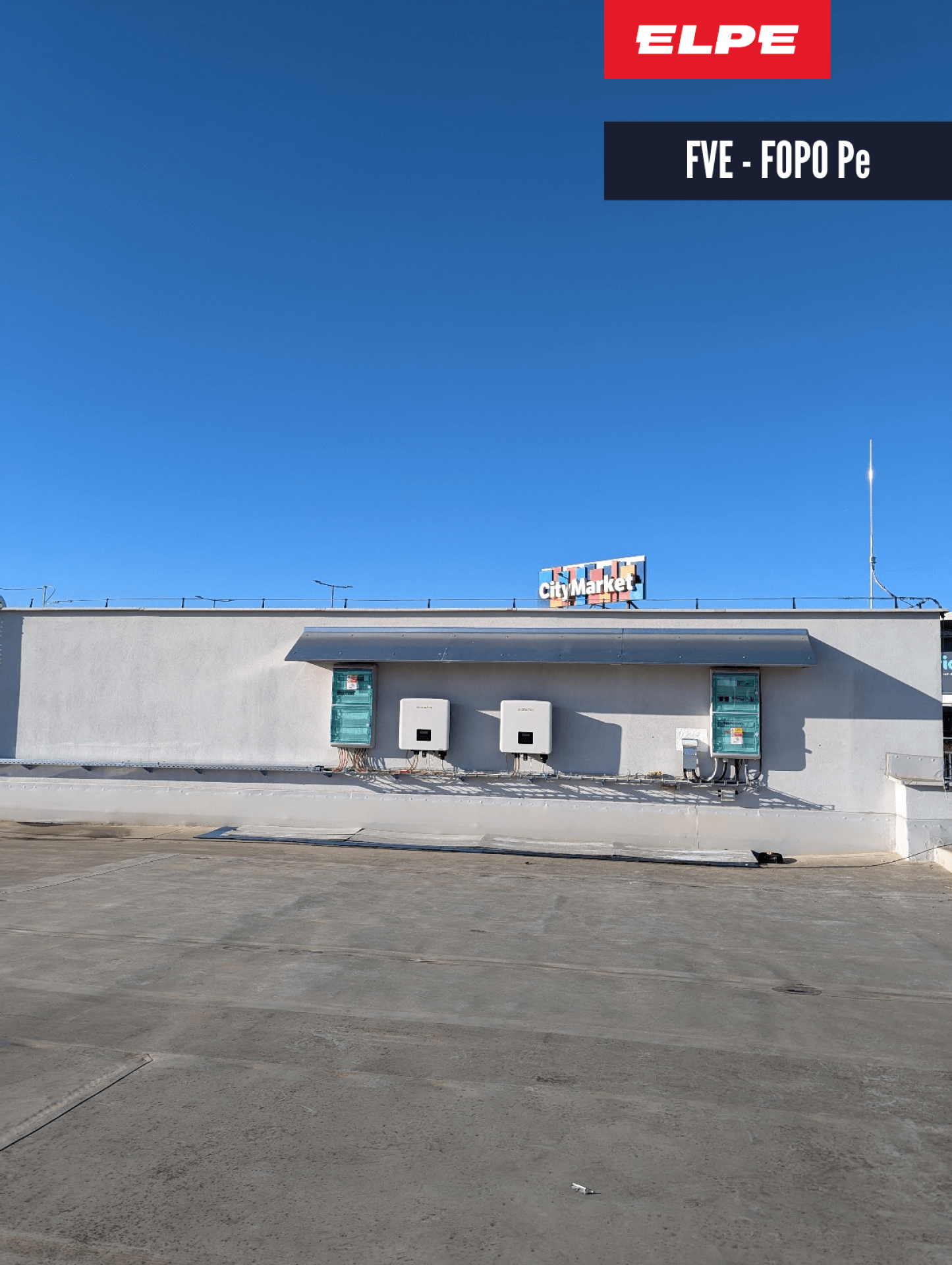

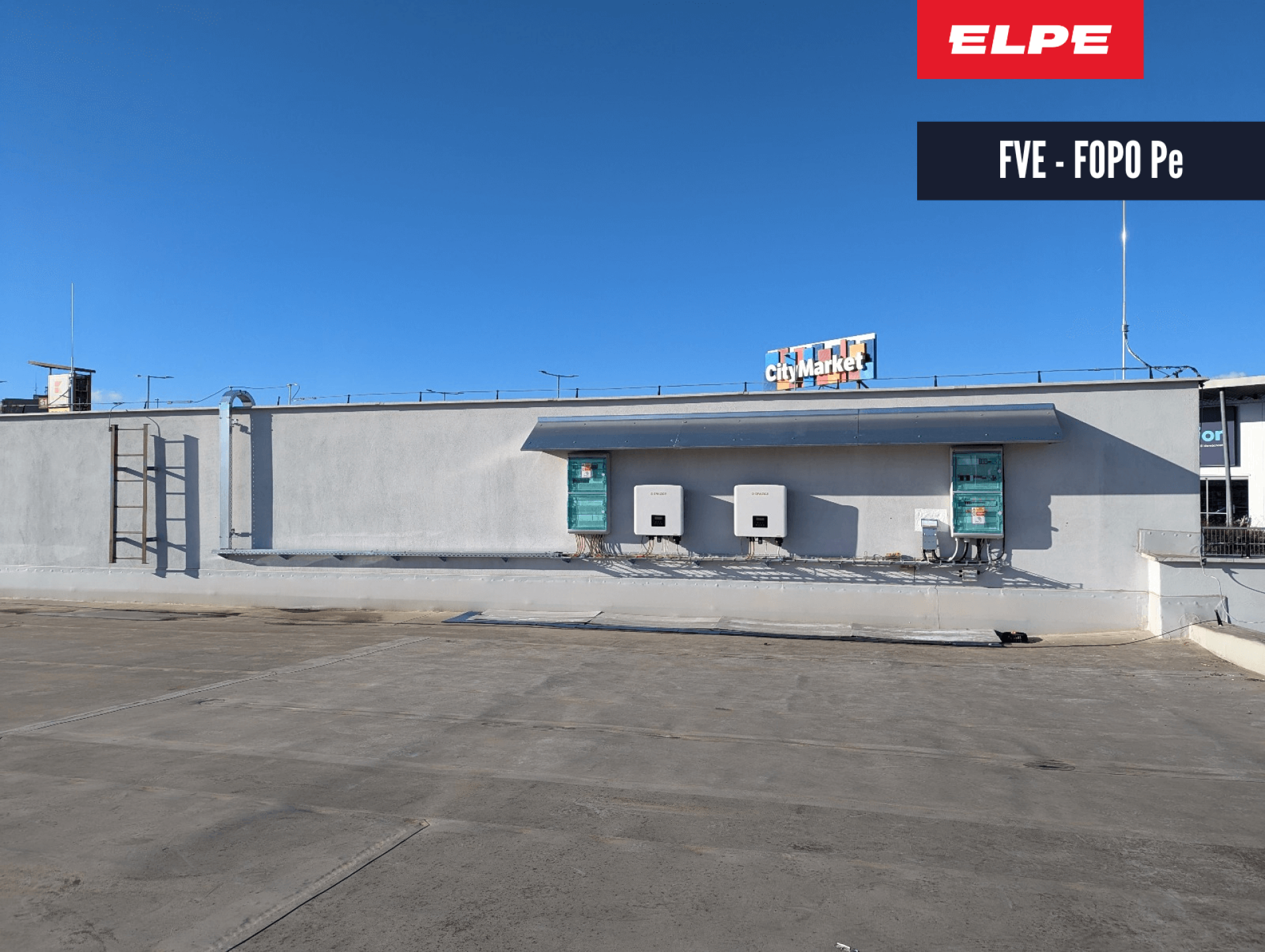

Použité střídače: IN.hybrid Compact 15.0K-D
Součástí dodávky byl i kompletní bleskosvod (projekt, realizace, revize)

Příprava a projektování FVE

Před zahájením projektu jsme důkladně připravili všechny potřebné podklady. Na stavbu byli přizváni projektant elektro, autorizovaný technik pro statiku a dynamiku staveb a autorizovaný technik na požární bezpečnost staveb. Společně zpracovali návrh umístění zařízení, konstrukci nosného systému pro fotovoltaické panely. Na základě tohoto řešení byl vypracován odborný statický posudek na zatížení v jednotkách zátěž/m².

Projekční práce

V další fázi jsme navrhli optimální systém podle výkonu panelů a připravili návrh rozváděčů AC (230/400VAC TN-C-S 50Hz) a DC (1000VDC IT). Po finálním rozmístění komponentů proběhla analýza řízení rizika dle ČSN EN 62 305ed2, na jejímž základě vznikl projekt úpravy systému ochrany před bleskem. Kompletní projektová dokumentace zahrnovala statický posudek, požárně bezpečnostní řešení a dokumentaci DPS pro FVE a LPS (hromosvody).

Montáž a rozšíření systému

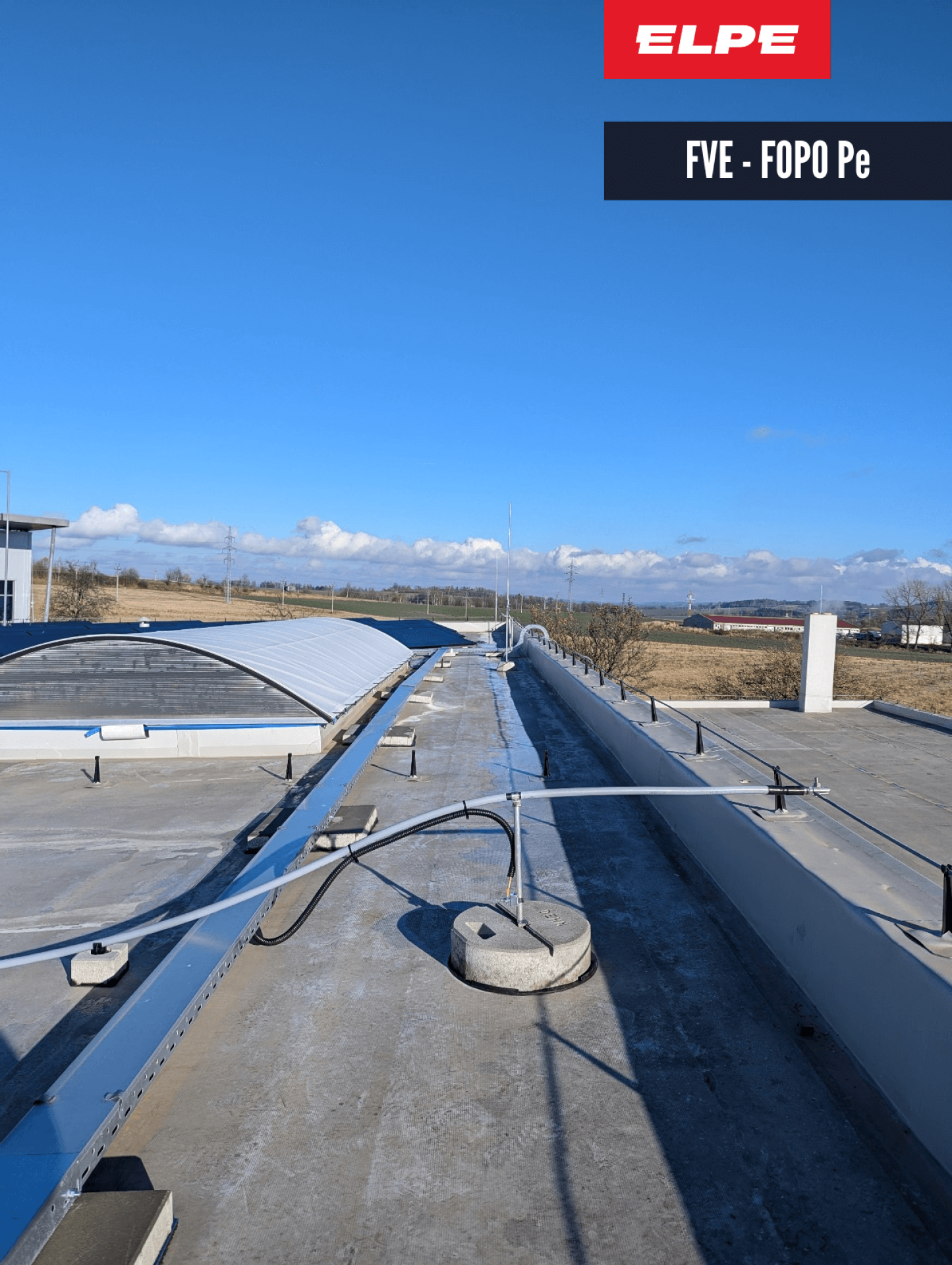

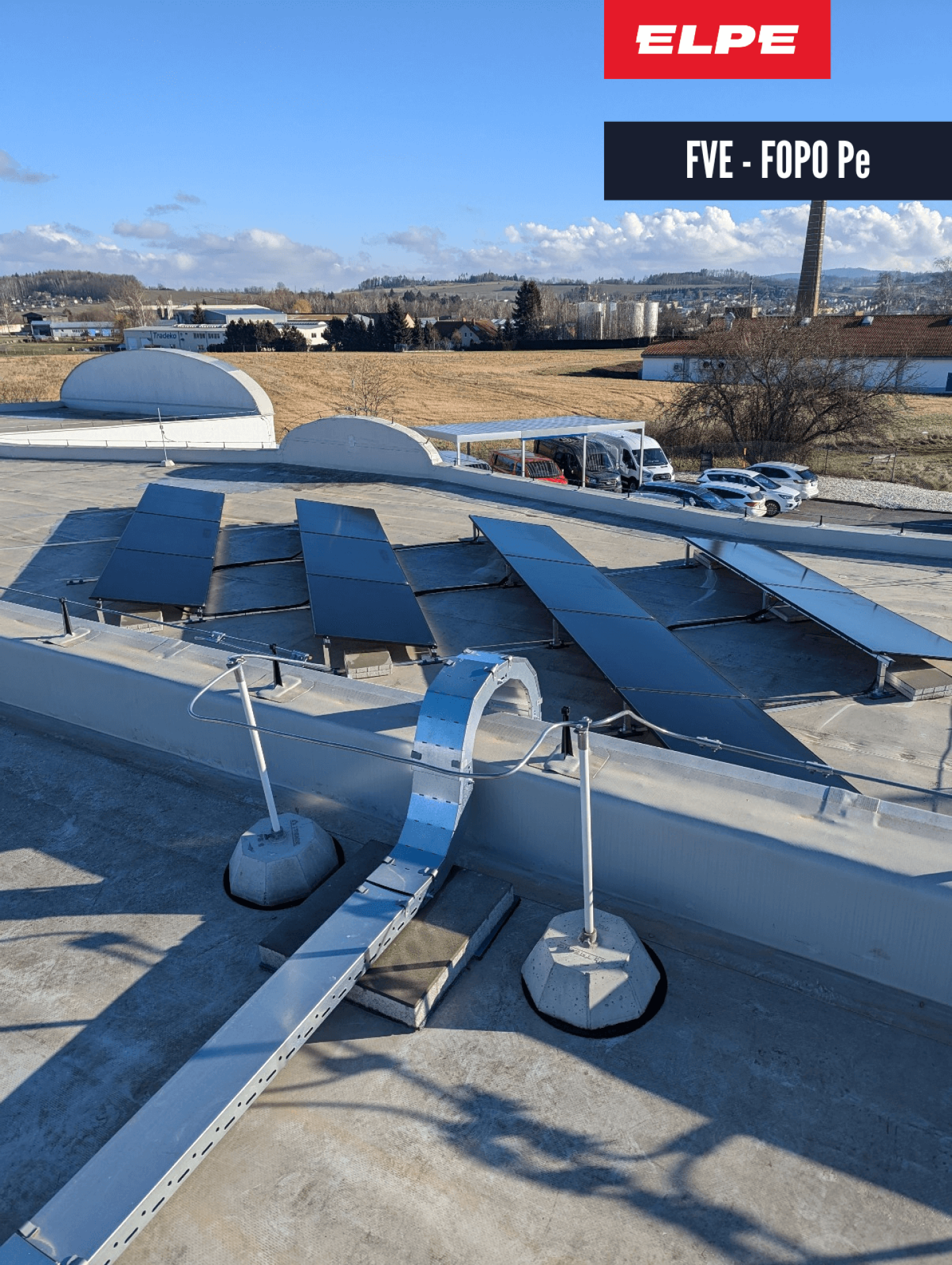

Během montáže jsme upravili hromosvod a zajistili oddálení všech neživých vodivých částí a technologie, čímž jsme předešli přeskoku blesku do instalace. Systém byl doplněn o PLC, které přesměrovává přebytečnou energii do nádrže na teplou užitkovou vodu nebo do nabíjecí stanice pro elektromobil. Regulace pracuje plynule v kaskádě, což maximalizuje návratnost investice.

Závěrečná revize

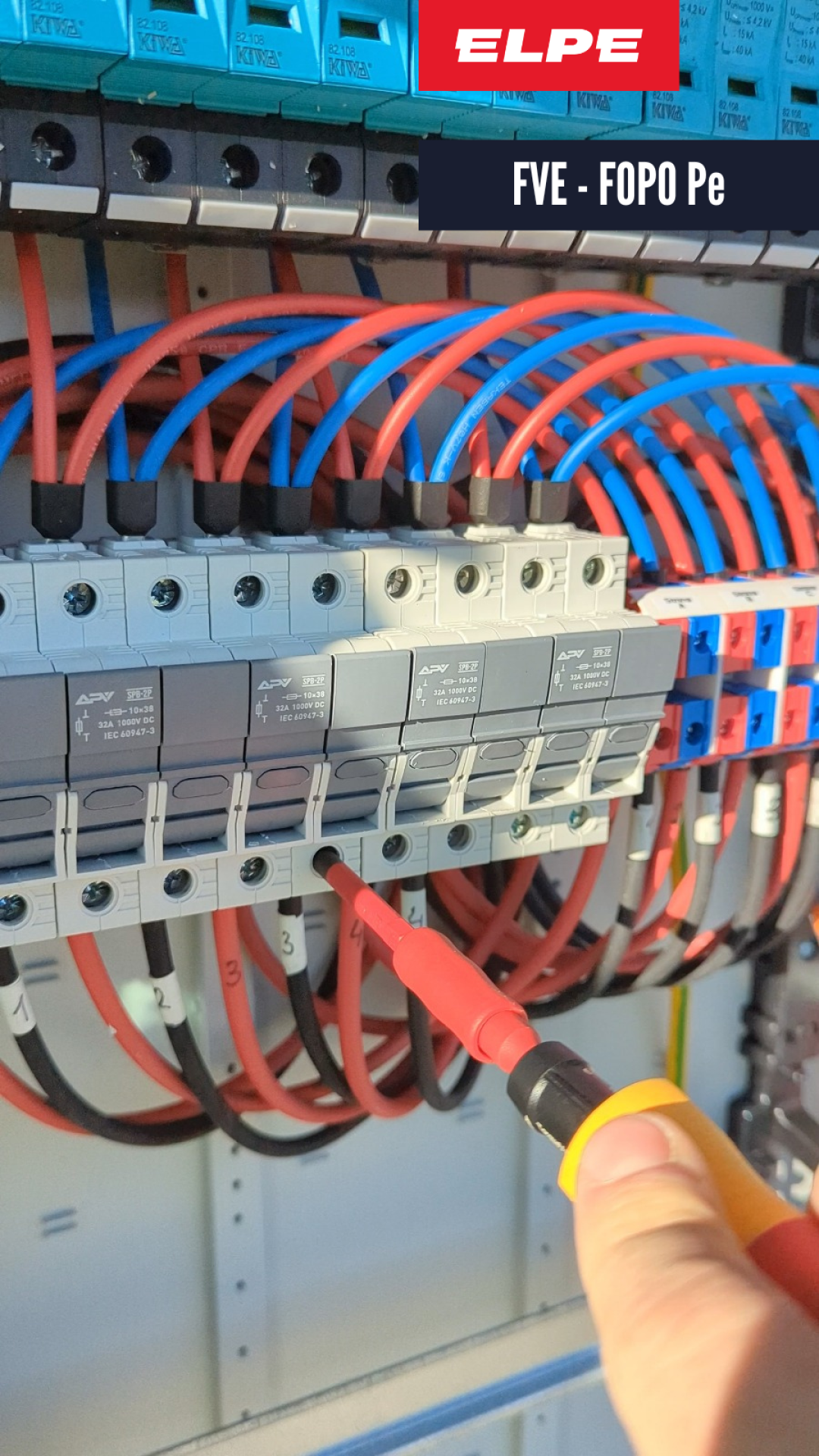

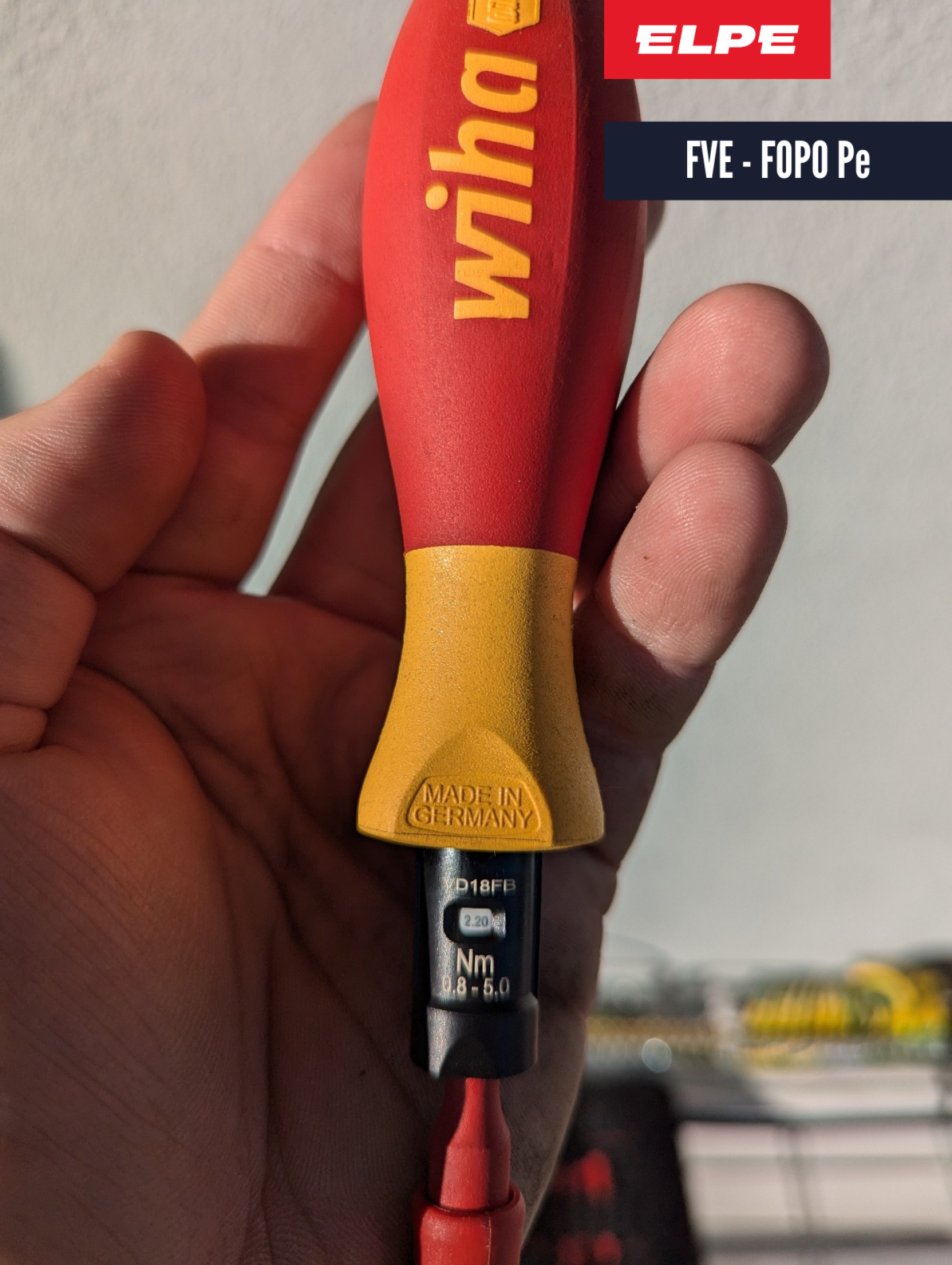

Po dokončení montáže proběhla kompletní revize podle aktuálních norem. Kontrola zahrnovala hromosvodnou soustavu, celý systém FVE (AC i DC stranu), připojení do rozvodny a elektroměrový rozváděč. Ověřili jsme soulad s dokumentací DSPS, správnost technologického postupu, izolační stavy kabelů a vodičů a pevnost všech spojů. Všechny zjištěné nesrovnalosti byly během revize odstraněny a finální stav odpovídá projektu skutečného provedení stavby.
