S rostoucím zájmem o obnovitelné zdroje energie se stále častěji setkáváme s potřebou instalace fotovoltaických elektráren (FVE) na střechy budov. Tento krok však s sebou nese nejen energetické výhody, ale i technické výzvy – jednou z nich je zajištění odpovídající ochrany před bleskem. Příkladem může být nedávná realizace FVE na objektu FOPO II v Pelhřimově, kde bylo nutné vyhodnotit a upravit stávající hromosvod (LPS – Lightning Protection System), aby vyhovoval aktuálním normám a zajistil bezpečnost celé technologie.

Posouzení stávající ochrany a analýza rizik

Před samotnou instalací FVE jsme se zaměřili na posouzení stávající ochrany před bleskem, která byla na objektu zřízena již při jeho výstavbě. Klíčovým podkladem pro další postup byla Analýza rizik, zpracovaná dle aktuální normy ČSN EN 62305 ed. 2. Cílem bylo ověřit, zda současný stav ochrany odpovídá přísným požadavkům normy na ochranu budov i nově instalovaných technologií.

Řešení klíčového parametru – dostatečné vzdálenosti

Jedním z nejdůležitějších aspektů ochrany před bleskem je dodržení tzv. dostatečné vzdálenosti mezi jímací soustavou (hromosvodem) a jinými kovovými částmi budovy nebo instalací. Pokud není tato vzdálenost dodržena, může při úderu blesku dojít k indukci napětí do těchto konstrukcí, což představuje značné riziko.

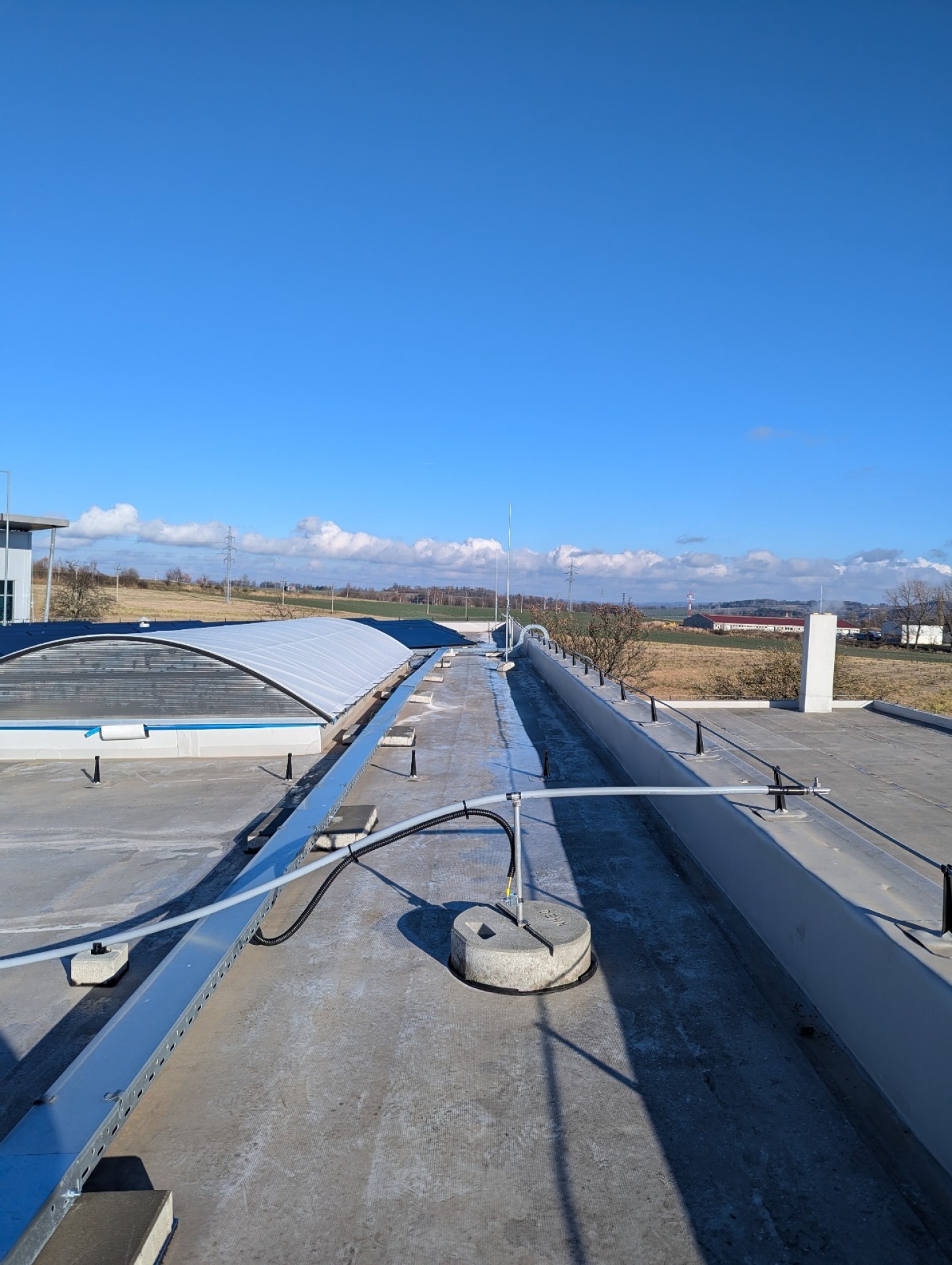

V místech, kde nebylo možné dostatečnou vzdálenost technicky dodržet, jsme sáhli po moderním řešení – izolovaném vysokonapěťovém kabelu HVI. Tento speciální kabel umožňuje vést jímací vedení v těsné blízkosti kovových částí bez rizika přeskoku nebo indukce napětí.

Doplnění jímací soustavy a optimalizace ochranného prostoru

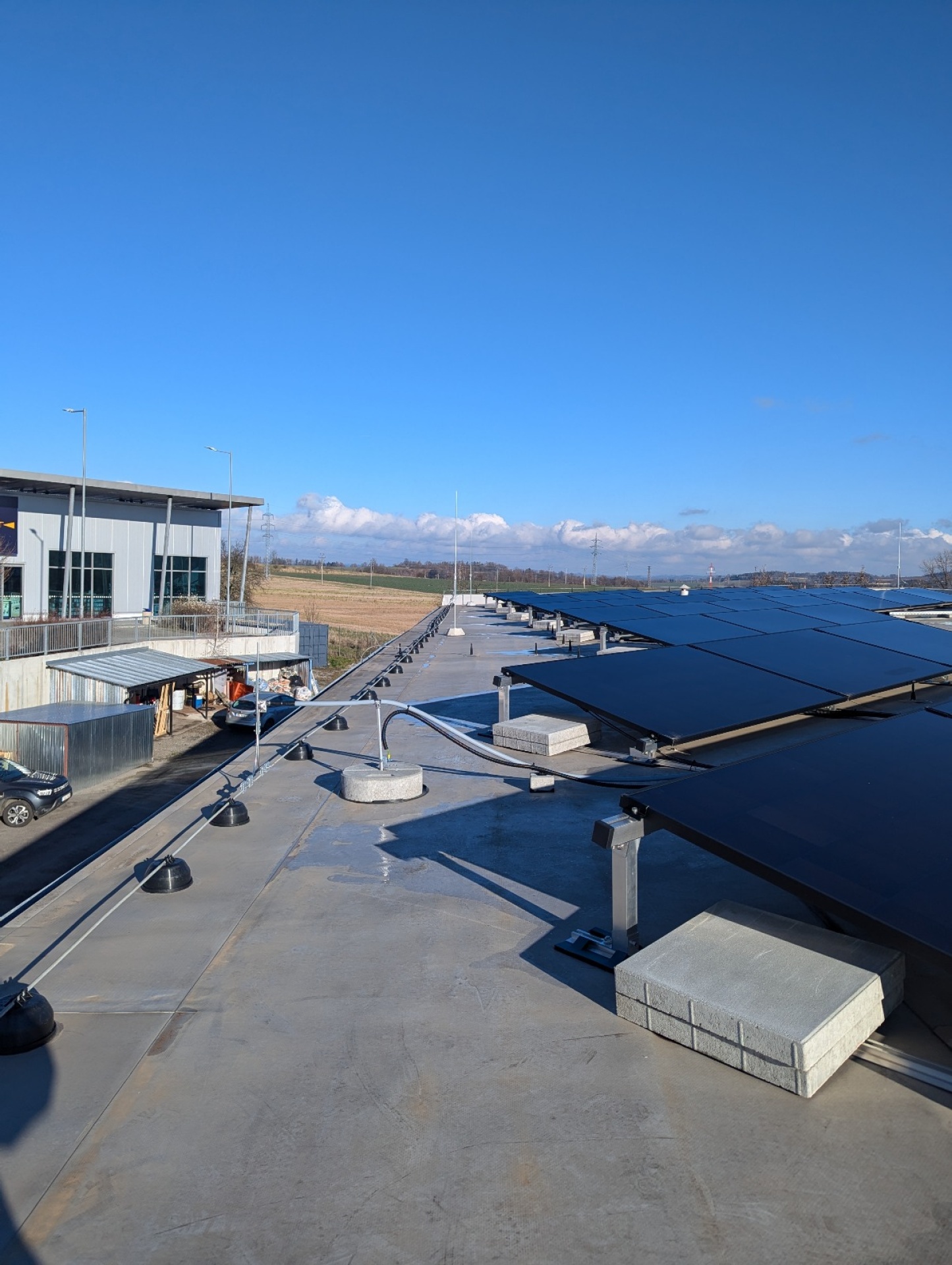

Původní hromosvod byl doplněn o další jímače, které nově vytvořily ochranný prostor pro celou technologii FVE. To znamená, že celá fotovoltaická sestava byla zahrnuta do bezpečné zóny, chráněné před případnými přímými zásahy bleskem.

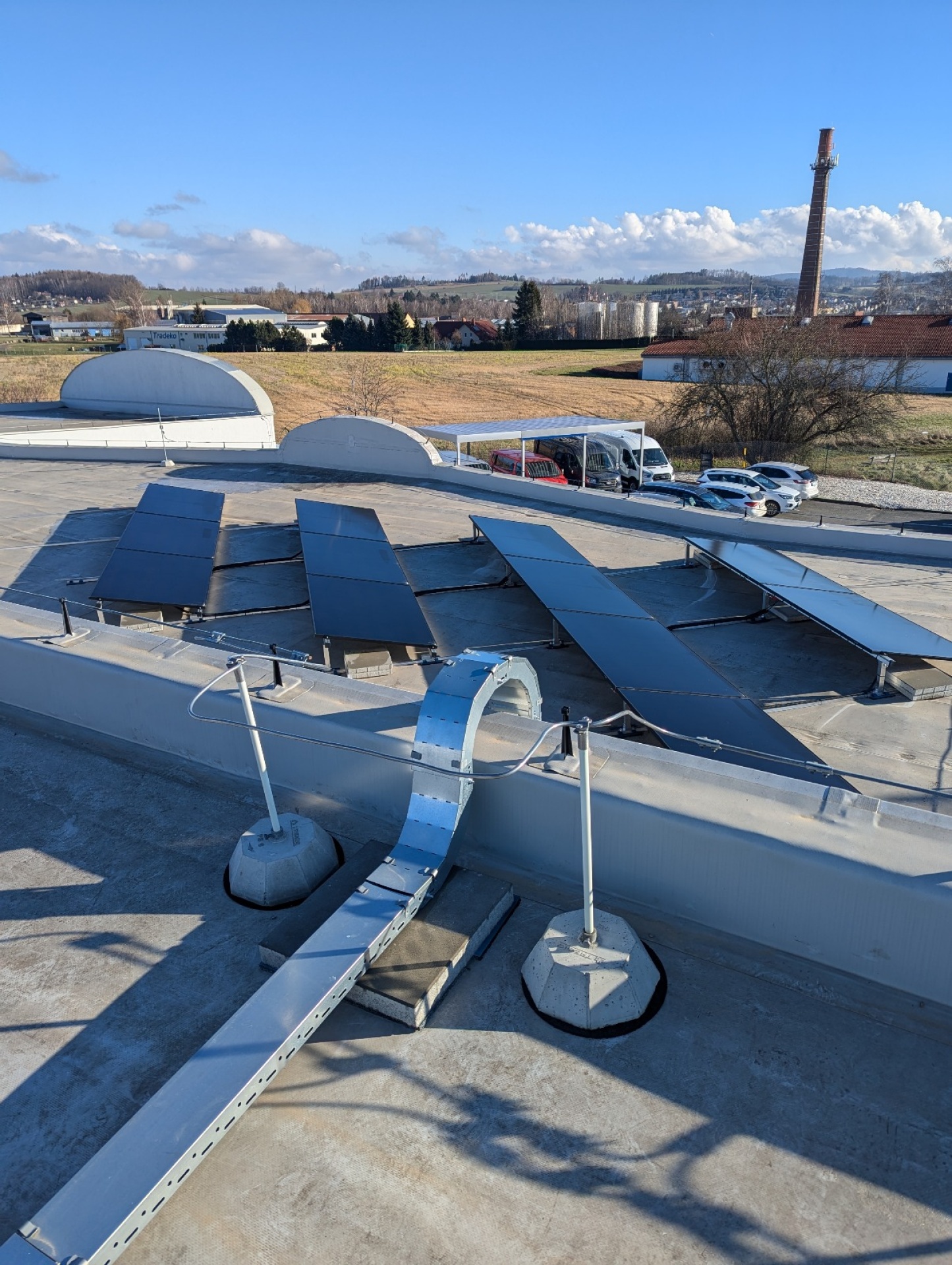

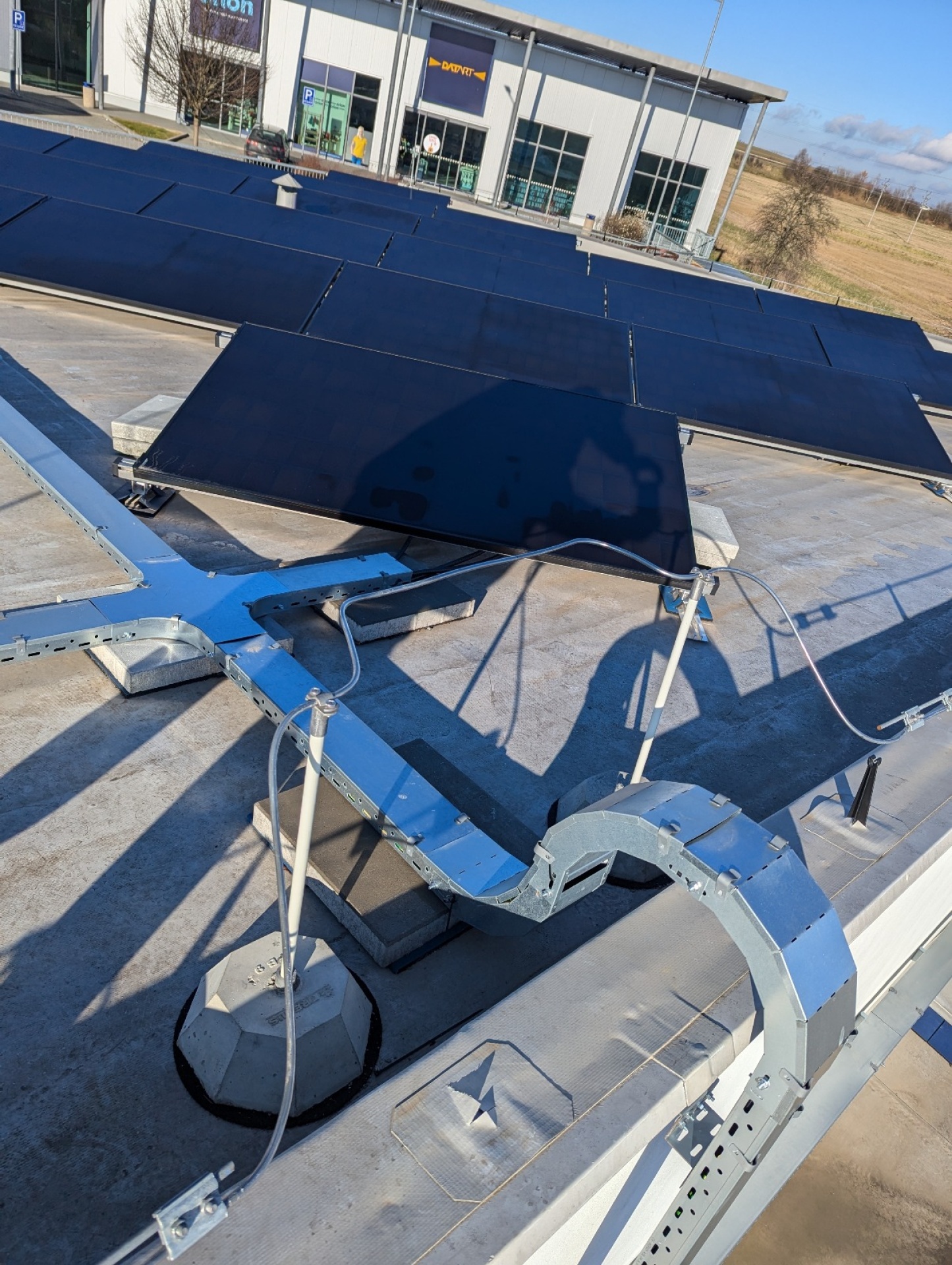

V místech, kde docházelo ke křížení kabelových tras s jímací soustavou, jsme použili techniku tzv. oddálení, čímž byla zajištěna bezpečná vzdálenost i v těchto kritických bodech. Pro zajištění ještě vyšší úrovně ochrany jsme jímací soustavu doplnili o dva nové svody.

Ekonomicky efektivní a bezpečné řešení

Celá úprava byla navržena tak, aby splňovala přísné požadavky norem, a zároveň byla pro investora ekonomicky nejvýhodnějším řešením. Výsledkem je komplexní a bezpečný systém ochrany před bleskem, který chrání nejen samotný objekt FOPO II, ale i technologii nové fotovoltaické elektrárny.

Závěrem: Při každé modernizaci budovy nebo instalaci nových technologií, jako je FVE, je nezbytné nepodceňovat otázku ochrany před bleskem. Správně navržený a odborně upravený systém LPS je klíčovým prvkem, který přispívá k dlouhodobé bezpečnosti objektu, majetku i osob.

Co znamenají odborné pojmy?

LPS – Lightning Protection System

Označení pro kompletní systém ochrany před bleskem. Zahrnuje jímače, svody a uzemnění, které odvádějí bleskový proud bezpečně mimo chráněný objekt.

Dostatečná vzdálenost

Minimální vzdálenost mezi vodičem hromosvodu a jinou kovovou částí objektu. Slouží k tomu, aby při úderu blesku nedošlo k přeskoku elektrického napětí a poškození zařízení.

HVI kabel

Speciální vysokonapěťový izolovaný kabel, který umožňuje vedení hromosvodu v těsné blízkosti jiných kovových konstrukcí. Používá se tam, kde nelze dodržet dostatečnou vzdálenost.

Jímací soustava

Soustava vodičů umístěná na střeše, která slouží k zachycení blesku a jeho bezpečnému svedení do země.
